domingo, 26 de febrero de 2017

Vijeo Designer y Modsim con el protocolo Modbus RTU

8:48 | Publicado por | | Editar entrada

🏭 CONOCE EL PROTOCOLO MODBUS PASO A PASO Y SIN PRERREQUISITOS

-------------------------------------

Llego el momento de comunicar el Vijeo Designer (V.D.) empleando el protocolo Modbus RTU, configurar el driver es muy sencillo y lo más importante con las herramientas que hemos venido utilizando podemos realizar todo en un mismo PC.

Programas requeridos:
Tareas claves y que son críticas pues pueden ocasionar que la comunicación no se establezca.
  • Definir la dirección del esclavo y seleccionar la misma en el Vijeo Designer
  • En los parámetros del driver de comunicación serial del V.D. se tienen dos opciones (Rs232 y Rs 485) se debe seleccionar el RS 485. Tranquilos que ya tengo listas mis herramientas para analizar la trama y descubir porqué no trabaja en RS 232 (En un próximo programa se los cuento)
Así de sencillo y podremos trabajar sin inconveniente los Input Registers y los Holding Registers que son los que tiene implementado el V.D.

Por acá te dejo el programa realizado en el V.D. para que tengas ya lista la configuración del driver.
https://files.secureserver.net/0sBrR3xUsDBKhf


Deja tus comentarios, preguntas y sugerencias de nuevos temas en el siguiente enlace:





Equipos empleados en el desarrollo del post
MacBook Pro (Retina, 15-inch, Mid 2014) http://amzn.to/2snSeTs
Ipad mini (Para capturar las ideas en todo momento) http://amzn.to/2tOm5sS
Libreta Moleskine de Evernote http://amzn.to/2u4TPC7

Software empleado en el desarrollo del post
Evernote (Mi herramienta favorita) https://evernote.com/intl/es/

------------------------------------------------------
Chicos y Chicas ha llegado el momento de Centralizar todos los servicios con miras a crecer en la implementación de nuevos Proyectos y Tecnologías que conocerán muy pronto. Todos los artículos serán publicados en el blog de mi página web: https://eeymuc.co/blog/ . Algunos Post serán actualizados y otros simplemente permanecerán como evidencia de mis primeros pasos en Internet, tengo mucho que agradecer a Blogger y por supuesto a ustedes que me han apoyado en esta interesante aventura. Espero me acompañen a mi página y sigan conmigo recorriendo el camino….un abrazo fuerte..muchos éxitos y bendiciones.
--------------------------------------------------------

Etiquetas:,,, | 0 comentarios
martes, 21 de febrero de 2017

Asignar dirección IP a S7-1200 mediante Tia Portal V12

23:13 | Publicado por | | Editar entrada

🏭 CONOCE EL PROTOCOLO MODBUS PASO A PASO Y SIN PRERREQUISITOS

-------------------------------------
Hoy vamos a aprender como asignar la dirección IP empleando el IDE propio de Siemens TIA Portal V12. El S7-1200 tiene como especificación mecánica en su capa fisica un conector RJ45 por el que se puede trabajar Profinet, este puerto tiene su dirección física MAC y en la interfaz es necesario asignar la dirección IP. Les dejo unos podcast que he desarrollado para entender un poco el tema de los protocolos mencionados.

Podcast 28: Ethernet

Podcast 27: Modelo OSI - Capa de Red

Este tutorial te permite realizar el proceso de asignación de la dirección IP en el equipo S7-1200.



Deja tus comentarios, preguntas y sugerencias de nuevos temas en el siguiente enlace:

Equipos empleados en el desarrollo del post
MacBook Pro (Retina, 15-inch, Mid 2014) http://amzn.to/2snSeTs
Ipad mini (Para capturar las ideas en todo momento) http://amzn.to/2tOm5sS
Libreta Moleskine de Evernote http://amzn.to/2u4TPC7

Software empleado en el desarrollo del post
Evernote (Mi herramienta favorita) https://evernote.com/intl/es/

------------------------------------------------------
Chicos y Chicas ha llegado el momento de Centralizar todos los servicios con miras a crecer en la implementación de nuevos Proyectos y Tecnologías que conocerán muy pronto. Todos los artículos serán publicados en el blog de mi página web: https://eeymuc.co/blog/ . Algunos Post serán actualizados y otros simplemente permanecerán como evidencia de mis primeros pasos en Internet, tengo mucho que agradecer a Blogger y por supuesto a ustedes que me han apoyado en esta interesante aventura. Espero me acompañen a mi página y sigan conmigo recorriendo el camino….un abrazo fuerte..muchos éxitos y bendiciones.
--------------------------------------------------------





Etiquetas:,,,,, | 0 comentarios
viernes, 17 de febrero de 2017

Simular Variables de proceso en Vijeo Designer

11:38 | Publicado por | | Editar entrada

🏭 CONOCE EL PROTOCOLO MODBUS PASO A PASO Y SIN PRERREQUISITOS

-------------------------------------
Cuando se está trabajando con Scadas no es necesario tener todas las conexiones físicas disponibles para probar los diseños de la planta, el funcionamiento de las alarmas y las tendencias. Existen dos opciones sencillas y prácticas.

1. Emplear una aplicación que me genere números para emular las variables de proceso, lo explico en la anterior entrada: http://eeymuc.blogspot.com.co/2017/02/intercambio-de-datos-entre-vijeo.HTML
2. Emplear variables internas que se crean directamente en el Scada y que su función es simplemente generar valores aleatorios para probar el funcionamiento de los diseños. Les muestro cómo hacerlo empleando el Vijeo Designer y generando números aleatorios.






Deja tus comentarios, preguntas y sugerencias de nuevos temas en el siguiente enlace:
https://eeymuc.co/comunicate-con-nosotros/

Equipos empleados en el desarrollo del post
MacBook Pro (Retina, 15-inch, Mid 2014) http://amzn.to/2snSeTs
Ipad mini (Para capturar las ideas en todo momento) http://amzn.to/2tOm5sS
Libreta Moleskine de Evernote http://amzn.to/2u4TPC7

Software empleado en el desarrollo del post
Evernote (Mi herramienta favorita) https://evernote.com/intl/es/

------------------------------------------------------
Chicos y Chicas ha llegado el momento de Centralizar todos los servicios con miras a crecer en la implementación de nuevos Proyectos y Tecnologías que conocerán muy pronto. Todos los artículos serán publicados en el blog de mi página web: https://eeymuc.co/blog/ . Algunos Post serán actualizados y otros simplemente permanecerán como evidencia de mis primeros pasos en Internet, tengo mucho que agradecer a Blogger y por supuesto a ustedes que me han apoyado en esta interesante aventura. Espero me acompañen a mi página y sigan conmigo recorriendo el camino….un abrazo fuerte..muchos éxitos y bendiciones.
--------------------------------------------------------

Etiquetas:,,, | 0 comentarios

Intercambio de datos entre Vijeo Designer y Modsim empleando el protocolo Modbus TCP

11:18 | Publicado por | | Editar entrada

🏭 CONOCE EL PROTOCOLO MODBUS PASO A PASO Y SIN PRERREQUISITOS

-------------------------------------
El protocolo Modbus TCP disponible en una gran cantidad de equipos de la Industria, está conformado por la misma trama de Modbus RTU pero trabaja sobre Ethernet. Empleando dos aplicaciones que emulan un cliente y un servidor modbus se puede analizar esta comunicación, las herramientas son Modscan y Modsim, las cuales también tienen la posibilidad de emular maestros y esclavos de modbus  RTU. Pueden conocer las aplicaciones en el siguiente tutorial:





Algo bien interesante por ejemplo en Modsim es la posibilidad de generar simulaciones de valores aleatorios ya sea en entradas, salidas y registros. Esta función puede usarse para probar por ejemplo diseños en sistemas Scadas y realizar el monitoreo de variables de proceso en donde Modsim se encarga de generar los valores. Quieren verlo en acción, este tutorial les muestra como trabajar con el Vijeo Designer y el Modsim.





Deja tus comentarios, preguntas y sugerencias de nuevos temas en el siguiente enlace:


------------------------------------------------------
Chicos y Chicas ha llegado el momento de Centralizar todos los servicios con miras a crecer en la implementación de nuevos Proyectos y Tecnologías que conocerán muy pronto. Todos los artículos serán publicados en el blog de mi página web: https://eeymuc.co/blog/ . Algunos Post serán actualizados y otros simplemente permanecerán como evidencia de mis primeros pasos en Internet, tengo mucho que agradecer a Blogger y por supuesto a ustedes que me han apoyado en esta interesante aventura. Espero me acompañen a mi página y sigan conmigo recorriendo el camino….un abrazo fuerte..muchos éxitos y bendiciones.
--------------------------------------------------------



Etiquetas:,,,, | 1 comentarios

Podcast 28: Ethernet

10:26 | Publicado por | | Editar entrada

🏭 CONOCE EL PROTOCOLO MODBUS PASO A PASO Y SIN PRERREQUISITOS

-------------------------------------
En este episodio podremos aclarar diferentes términos que a veces tienden  a confundirse, como por ejemplo Internet, Ethernet, TCP/IP. Este estandar fue albergado por la norma IEEE 802.3 encuentra información complementaria al audio en el siguiente enlace:




Visita mi cuenta de instagram y conoce los sitios en donde se graban los episodios
https://www.instagram.com/eeymuc/
Quieres conocer las herramientas que empleo en el proceso de edición del Podcast visita el siguiente enlace:
https://eeymuc.co/software-empleado-en-el-podcast/

------------------------------------------------------
Chicos y Chicas ha llegado el momento de Centralizar todos los servicios con miras a crecer en la implementación de nuevos Proyectos y Tecnologías que conocerán muy pronto. Todos los artículos serán publicados en el blog de mi página web: https://eeymuc.co/blog/ . Algunos Post serán actualizados y otros simplemente permanecerán como evidencia de mis primeros pasos en Internet, tengo mucho que agradecer a Blogger y por supuesto a ustedes que me han apoyado en esta interesante aventura. Espero me acompañen a mi página y sigan conmigo recorriendo el camino….un abrazo fuerte..muchos éxitos y bendiciones.
--------------------------------------------------------




Etiquetas:,,,,,, | 0 comentarios
viernes, 10 de febrero de 2017

Identificación de la referencia de mi S7-1200

11:01 | Publicado por | | Editar entrada

🏭 CONOCE EL PROTOCOLO MODBUS PASO A PASO Y SIN PRERREQUISITOS

-------------------------------------
Las referencias y la identificación de los equipos S7-1200 está compuesta de dos fases:
  • Identificar la familia
  • Buscar la referencia
Es una labor sencilla si se cuenta con el equipo físicamente y es bajo estas condiciones que comenzamos esta entrada. En la figura podemos ver la siguiente información ubicada sobre el case del PLC, ¨CPU 1211C¨ permite ubicarnos dentro de la siguiente manera: tenemos entonces un equipo S7-1200 el gran grupo de los 1200 como le llamo en algunas ocasiones, dentro de ese grupo tenemos la familia 1211C que puede estar conformada por distintas referencias cada una con especificaciones propias. En la parte inferior por debajo de los leds asociados a las salidas se encuentra lo siguiente: 211-1HD30-0XB0. Referencia que nos permite ubicarnos dentro de la familia.

Se puede observar que se tienen dos CPU’s que se diferencian en la etiqueta alfanumérica por una sola letra D y E, cada una cuenta con especificaciones propias.

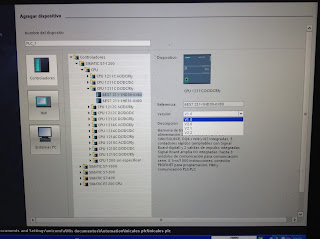

Ahora vamos a seleccionar la referencia para ver que opciones adicionales tenemos en cuanto a información, el equipo se ubica en la opción 6ES7 211-1HD30-0XB0.
La ventana desplegable de Versión indica el número de Firmware del PLC, para mi caso el equipo que posee tiene una versión un poco antigua la cual muy pronto tendremos que actualizar (Claro que les voy a mostrar como hacerlo), es la V1.0 y en la parte de Descripción se alcanzan a ver todas las especificaciones técnicas del equipo..en una próxima entrada vamos a revisar a profundidad como ver la versión del Firmware y como interpretar todas las características técnicas del equipo.
Buenos chicos y chicas hasta aquí esta entrada, ya saben que pueden dejarme comentarios y sugerencias de nuevos temas en mi página o en mi cuenta de Twitter…y si quieren saber en donde realizo mi videos y podcast no duden en ir a mi cuenta de Instagram

Página
Twitter
Instagram


------------------------------------------------------
Chicos y Chicas ha llegado el momento de Centralizar todos los servicios con miras a crecer en la implementación de nuevos Proyectos y Tecnologías que conocerán muy pronto. Todos los artículos serán publicados en el blog de mi página web: https://eeymuc.co/blog/ . Algunos Post serán actualizados y otros simplemente permanecerán como evidencia de mis primeros pasos en Internet, tengo mucho que agradecer a Blogger y por supuesto a ustedes que me han apoyado en esta interesante aventura. Espero me acompañen a mi página y sigan conmigo recorriendo el camino….un abrazo fuerte..muchos éxitos y bendiciones.
--------------------------------------------------------



Etiquetas:,,,, | 1 comentarios
jueves, 9 de febrero de 2017

Identificación Inicial de mi S7-1200

11:41 | Publicado por | | Editar entrada

🏭 CONOCE EL PROTOCOLO MODBUS PASO A PASO Y SIN PRERREQUISITOS

-------------------------------------
  Les presento mi S7-1200, no se ha ido a ningún proyecto lo compré hace como 5 años por eBay creo que venía de Austria….:) bastante lejos de mi querida Colombia..Lo tengo para realizar los tutoriales y pasar los ratos libres en la programación del mismo. Hoy les quiero enseñar como interpretar las siglas que se encuentran debajo de la referencia y la identificación de la familia.
Se ve un poco empolvado pero no es que lo mantega guardado lo llevo a todas partes, por su pequeño tamaño y lo acompaño de una fuente también de pequeñas dimensiones que me permite realizar videos mientras viajo.
Este es el kit de viaje…bueno comencemos ahora a identificar las siglas que se encuentran abajo de ¨CPU 1211C¨, DC/DC/RLY.

DC - Tipo de alimentación
DC - Tipo de entradas
RLY - Tipo de salidas

Las primeras iniciales antes de / indican el tipo de voltaje que se debe usar para energizar la CPU. Hay dos posibilidades:
  • Alimentación directa a 110V AC - Lo que indica que el PLC posee una fuente interna que convierte el AC a DC en un valor de 24VDC
  • Alimentación sólo con DC y en este caso por ningún motivo podremos realizar la conexión directa a 110V AC…nuncaaaaaaa….porque podrás imaginar lo que ocurre. Se debe usar una fuente externa que  proporcione los 24v DC necesarios para energizar la CPU.

Las segundas iniciales me indican el tipo de entradas que pueden ser conectadas al PLC en este caso son entradas digitales con voltaje DC, es decir, la conmutación entre 0V DC y 24VDC es interpretada al interior del equipo como un 0 lógico o un 1 lógico (H-L). Se puede realizar la misma acción pero empleando voltaje AC.

Las últimas iniciales hacen referencia al tipo de salidas, les nombro algunas:
  • Salidas Digitales
  • Salidas Tipo Relé
  • Salidas Analógicas

Hay otras cuantas que luego en otro post tengo que revisar para poder ampliar el tema. Mi PLC tiene salidas tipo relé (Relay-RLY), este tipo me permite si lo deseo manejar cargas de AC directamente teniendo siempre cuidado con la corriente que requiere la carga para no quemar los contactos del relevo. Aunque les cuento que no recomiendo conectar cargas directamente a las salidas así se pueda realizar esta tarea, porque en el caso de que ocurra algo con la carga se quema la salida y colocarnos a arreglar una salida en el equipo no es una práctica que aconsejo si se trata de tener nuestros equipos al 100% teniendo en cuenta que son dispositivos  que van a estar trabajando 24-7.

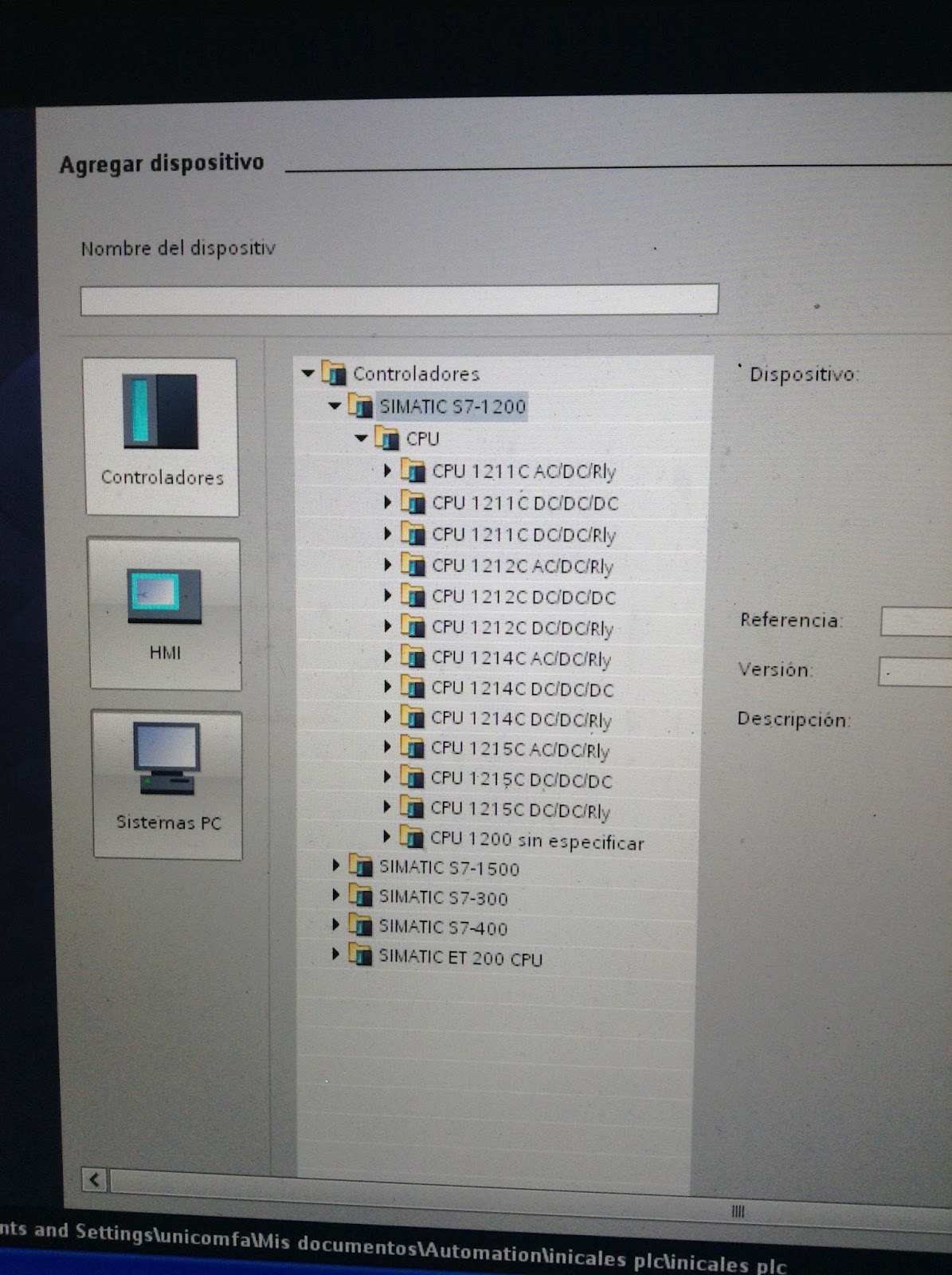

Les comparto una foto tomada del TIA Portal para conocer todas las posibles combinaciones con estas iniciales.
Se puede observar que todas las familias de los S7-1200 tienen entradas digitales tipo DC.
Leer más »
Etiquetas:,,, | 0 comentarios
miércoles, 8 de febrero de 2017

Podcast 27: Capa de Red del modelo OSI

15:25 | Publicado por | | Editar entrada

🏭 CONOCE EL PROTOCOLO MODBUS PASO A PASO Y SIN PRERREQUISITOS
——————————

Finalmente llegamos a la capa en donde aparecen las famosas direcciones IP, estos identificadores son propios de la Capa de Red. Una dirección está compuesta de 4 octetos. Encuentra más información en el siguiente enlace:
https://eeymuc.co/27-modelo-osi-capa-red/




Hardware empleado en el podcast
Grabadora Sony
Portatil MBP 15'
Ipad Mini
Celular Motorola
Trípode grabadora y celular
Grabadora Tascam
Auriculares Sony

Visita mi cuenta de instagram y conoce los sitios en donde se graban los episodios
https://www.instagram.com/eeymuc/


Quieres conocer las herramientas que empleo en el proceso de edición del Podcast visita el siguiente enlace:
https://eeymuc.co/software-empleado-en-el-podcast/

------------------------------------------------------
Chicos y Chicas ha llegado el momento de Centralizar todos los servicios con miras a crecer en la implementación de nuevos Proyectos y Tecnologías que conocerán muy pronto. Todos los artículos serán publicados en el blog de mi página web: https://eeymuc.co/blog/ . Algunos Post serán actualizados y otros simplemente permanecerán como evidencia de mis primeros pasos en Internet, tengo mucho que agradecer a Blogger y por supuesto a ustedes que me han apoyado en esta interesante aventura. Espero me acompañen a mi página y sigan conmigo recorriendo el camino….un abrazo fuerte..muchos éxitos y bendiciones.
--------------------------------------------------------
Etiquetas:,,,,, | 0 comentarios
viernes, 3 de febrero de 2017

S7 1200 Tool

23:28 | Publicado por | | Editar entrada

🏭 CONOCE EL PROTOCOLO MODBUS PASO A PASO Y SIN PRERREQUISITOS
——————————

Cordial saludo a todos nuestros seguidores en este 2017 iniciamos con nuestro primer tutorial dedicado a una herramienta de diagnóstico para los equipos S7-1200. Se puede a través de ella asignar una dirección IP, cambiar el estado de la CPU (Run -Stop). En el siguiente enlace podrán acceder a decargar la aplicación.
https://eeymuc.co/s7-1200-tool/





------------------------------------------------------
Chicos y Chicas ha llegado el momento de Centralizar todos los servicios con miras a crecer en la implementación de nuevos Proyectos y Tecnologías que conocerán muy pronto. Todos los artículos serán publicados en el blog de mi página web: https://eeymuc.co/blog/ . Algunos Post serán actualizados y otros simplemente permanecerán como evidencia de mis primeros pasos en Internet, tengo mucho que agradecer a Blogger y por supuesto a ustedes que me han apoyado en esta interesante aventura. Espero me acompañen a mi página y sigan conmigo recorriendo el camino….un abrazo fuerte..muchos éxitos y bendiciones.
--------------------------------------------------------
Etiquetas:,,, | 0 comentarios
